可拆式板式換熱器可拆式板式換熱器 PRODUCT DISPLAY 您現在的位置：首頁>產品中心

水-水板式換熱器、汽-水板式換熱器、鈦板板式換熱器、油冷卻板式換熱器

豪特板式換熱器介紹：

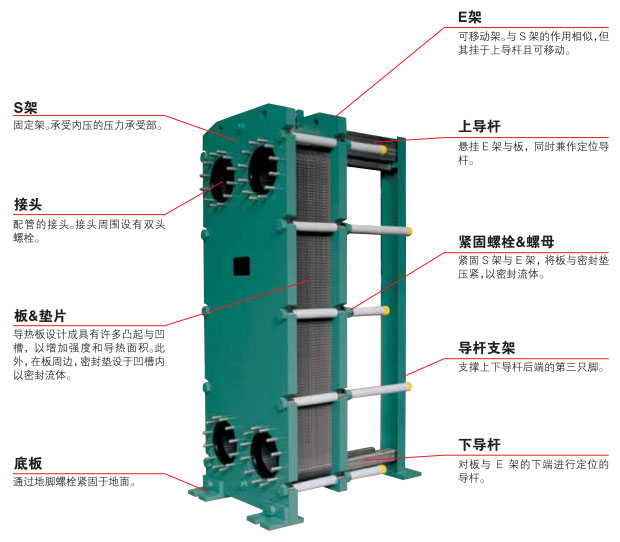

板式換熱器是由框架、傳熱板片組及夾緊螺栓等主要部件組成。

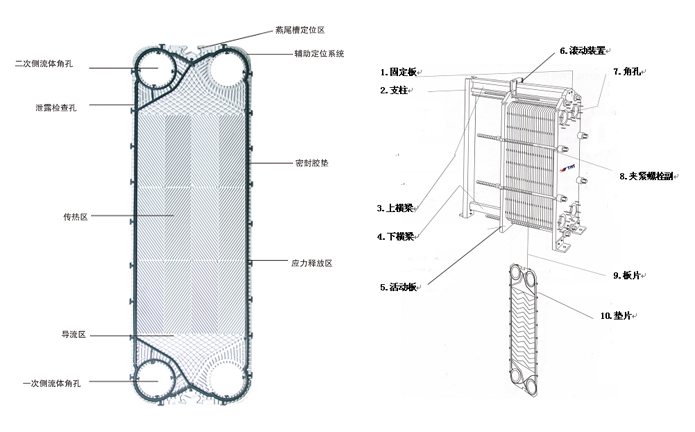

框架包括一個固定壓緊板和一個活動壓緊板，由上導桿與下導桿支承，在另端有一支柱。兩種介質經固定(或活動)壓緊板上法蘭孔流入由波紋板片組成的各自通道，熱交換后介質再由固定(或活動)壓緊板上的法蘭孔流出。同定壓緊板、活動壓緊板、支柱及導桿均為低碳鋼。考慮到用戶的多種使用要求，框架設計有多種型式，主要有雙支撐框架式和常用的落地式等。

傳熱板片是板式換熱器的核心部件之一。波紋板片通過壓制成型，合理的波紋設計增加了板片有效傳熱面積，使流體順波紋通過時形成湍流，強化了傳熱過程。在波紋板片的密封槽上裝有密封墊片，密封墊片設計成雙道密封結構，并且有信號孔。密封墊片可根據不同的流體和操作溫度選用不同的膠種。

豪特板式換熱器的主要規格：

HU、HN、HS、HM 系列

連接尺寸: DN32-DN500

設計最大流量: 4500m3/h

最大熱負荷: 60MW

對數平均溫差: 0.5~1.0℃

板片厚度： 0.4、0.5、0.6、0.7mm

最大設計壓力: 3.5MPa

應用領域：鋼鐵、發電、有色金屬、油脂、化工、船舶、暖通、制冷、制藥、乳液、啤酒、飲料、集中供熱等

膠墊材料: NBR、HNBR、EPDM、HEPDM、VITON

板片材料: 不銹鋼304、316、316L、鈦、哈氏合金、鎳和鉬、SMO254

產品型號	接管口徑（mm）	組裝片數	高度（mm）	寬度（mm）	縱向孔距（mm）	橫向孔距（mm）	單片換熱面積（㎡）	最大流量（m³/h）
HM3	32	10-100	470	180	357	60	0.03	15
HU05	50	10-160	800	335	575	142	0.12	45
HM6	50	12-280	920	320	640	140	0.15	45
HM6M	50	12-200	920	320	640	140	0.13	45
HU10L1	100	12-260	1165	510	720	235	0.28	170
HU10L2	100	12-240	1490	510	1045	235	0.45	170
HN10M	100	12-320	1950	500	1444	225	0.6	170
HM10M	100	12-180	1069	470	719	223	0.25	170
HU15L1	150	12-260	1552	620	1019	285	0.5	380
HU15L2	150	12-200	1989	620	1448	285	0.75	380
HN15L1	150	12-280	1552	620	1019	285	0.5	380
HN15L2	150	12-280	1989	620	1448	285	0.75	380
HS20	200	12-260	1320	750	697	347	0.3	680
HU20	200	12-280	2177	830	1466	412	1.0	680
HN20	200	12-410	2210	765	1532	342	1.0	680
HS25	250	12-400	1501	900	814	420	0.45	1060
HU25L1	250	12-420	2292	890	1476	439	1.2	1060
HU25L2	250	12-380	2755	890	1939	439	1.5	1060
HN25L1	250	12-420	2484	890	1668	428	1.2	1060
HN25L2	250	12-380	2766	890	1950	428	1.5	1060
HMX25M	250	12-390	2744	927	1939	439	1.55	1060
HMX25B	250	12-450	2744	927	1939	439	1.6	1060
HN30L1	300	12-800	2024	1010	1134	490	0.8	1600
HN30L2	300	12-800	2570	1010	1620	490	1.35	1600
HN30L3	300	12-800	3089	1030	2106	490	1.8	1600
HN35L1	350	12-800	2128	1170	1082	565	0.8	2100
HN35L2	350	12-800	2472	1170	1426	565	1.2	2100
HN35L3	350	12-800	2816	1170	1770	565	1.6	2100
HN40L1	400	12-800	2329	1373	1268	738	1.25	2800
HN40L2	400	12-800	2829	1373	1768	738	2.00	2800
HN40L3	400	12-800	3249	1373	2188	738	2.6	2800
HN45L1	450	12-800	2469	1373	1344	684	1.35	3500
HN45L2	450	12-800	2929	1373	1804	684	2.00	3500
HN45L3	450	12-800	3389	1373	2264	684	2.7	3500

說明：以上數據僅供參考，具體數據指標以實際產品圖紙為準。

板片材質和用途介紹：

材質	應用
不銹鋼SUS304 SUS316L	凈水、河川水、食物油、礦物油
工業純鈦及鈦鈀合金Ti tanium and Pal ladium	海水、鹽水、鹽化物
哈氏合金Hadtelloy Alloy	濃硫酸、鹽酸、磷酸
鎳Nickel	高溫高濃度苛性鈉

密封墊片材質和使用工況介紹：

材質	應用	工作溫度
丁腈橡膠NBR	水、海水、礦物油、鹽水	-15—130℃
高溫橡膠BNBR	高溫礦物油、高溫水	15—140℃
三元乙丙EPDM	熱水、水蒸氣、酸、堿	-25—150℃
氟橡膠 Viton／Fluorine Rubber	強酸、強堿、礦物油、潤滑脂和燃油等	5—200℃
氯丁橡膠NEOPRENE	酸、堿、礦物油、低分子量脂烴	35—130℃
硅橡膠Silicon Rubber	高溫和某些腐蝕性介質	65—200℃

板式換熱器的技術優勢和設計理念：
   *傳熱系數高：傳熱板片上的特殊波紋設計，可使流體在低的流速下產生強烈的湍流，湍流的自凈效應又可防止污垢的產生，使得板式換熱器的傳熱系數為管殼式換熱器的3-5倍。
    *經濟性：相同換熱量的前提下，與管殼式比較：投資少、運行費用低、維修費用低。
   *可調整性：只需增加和減少板片即可滿足工藝過程改變的需求。
     *結構緊湊：在相同換熱量的前提下，占用空間僅為管殼式的1/2一1/3。
   *易于潔洗維修。
    *板片密封墊片可采用免粘貼搭扣形式，減少運行維護成本，便于維修。

應用領域：

(1)蒸汽冷凝使用：專為真空條件下的蒸汽冷凝而設計。該系列產品的應用范圍包括：生物乙醇、糖和小型發電站。

(2)暖通空調：因其高效的換熱效果，而廣泛用于暖通空調領域。已達到與AHRI認證同樣的技術標準，因此能確保較優性能。

(3)升膜板式蒸發器量系列：主要運用于煉糖、甜味劑、生物乙醇和腐蝕劑的蒸發系統內。同樣也可以作為熱虹吸管再煮鍋使用。

(4)食品安全應用：適用于乳制品、食品、飲料和其它衛生應用。

(5)工業系列：適用于船舶、電力、化工、油脂冷卻升溫等各種類型的工業作業。

板式換熱器生產廠家介紹：

江蘇豪特換熱設備制造有限公司位于風景秀麗，經濟發達的長江三角洲——泰州靖江市，是專業生產可拆式板式換熱器（PHE）、換熱器密封墊（PHE GASKET）、換熱器板片(PHE PLATE)并提供板式換熱器維護服務（PHE MAINTENANCE）的專業換熱器企業。公司在全國設有多個服務和銷售網點。

豪特引進國內外先進的設計和生產技術以及專業的換熱知識，一直以來致力于服務暖通空調、制冷、能源電力、冶金、化工、食品、電子、船舶及環境處理等市場，提供隨需應變的換熱解決方案和多方位服務，目前已發展成為國內可拆式板式換熱器領域的優質企業。

板式換熱器采購咨詢：
地址：江蘇省靖江市城南園區無畏路2號
電話：18961097223

微信：18961097223

座機：0523-85121161

傳真：0523-85121160
